Effiziente Schweißzellen mit Cobots

Unsere automatisierte Schweißzelle mit integriertem Cobot bietet eine effiziente und flexible Lösung für moderne Fertigungsprozesse.

Durch die Kombination von Robotertechnologie und kollaborativen Robotern (Cobots) wird die Produktion automatisiert, präzise und kostengünstig – bei gleichzeitigem Erhalt der Flexibilität für kleinere und mittelständische Unternehmen.

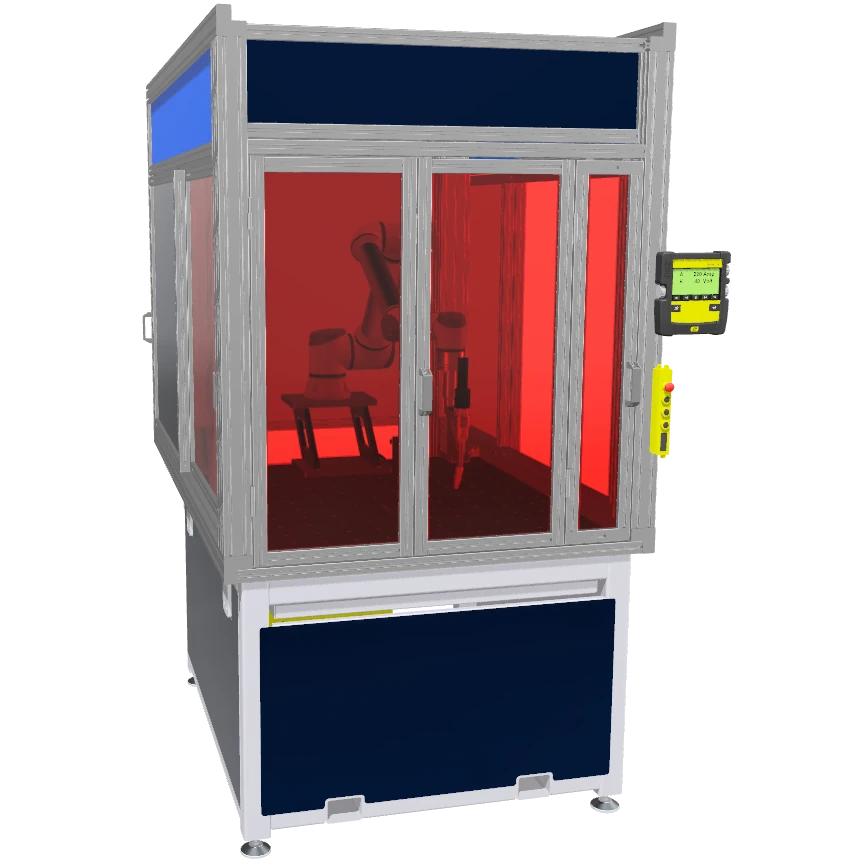

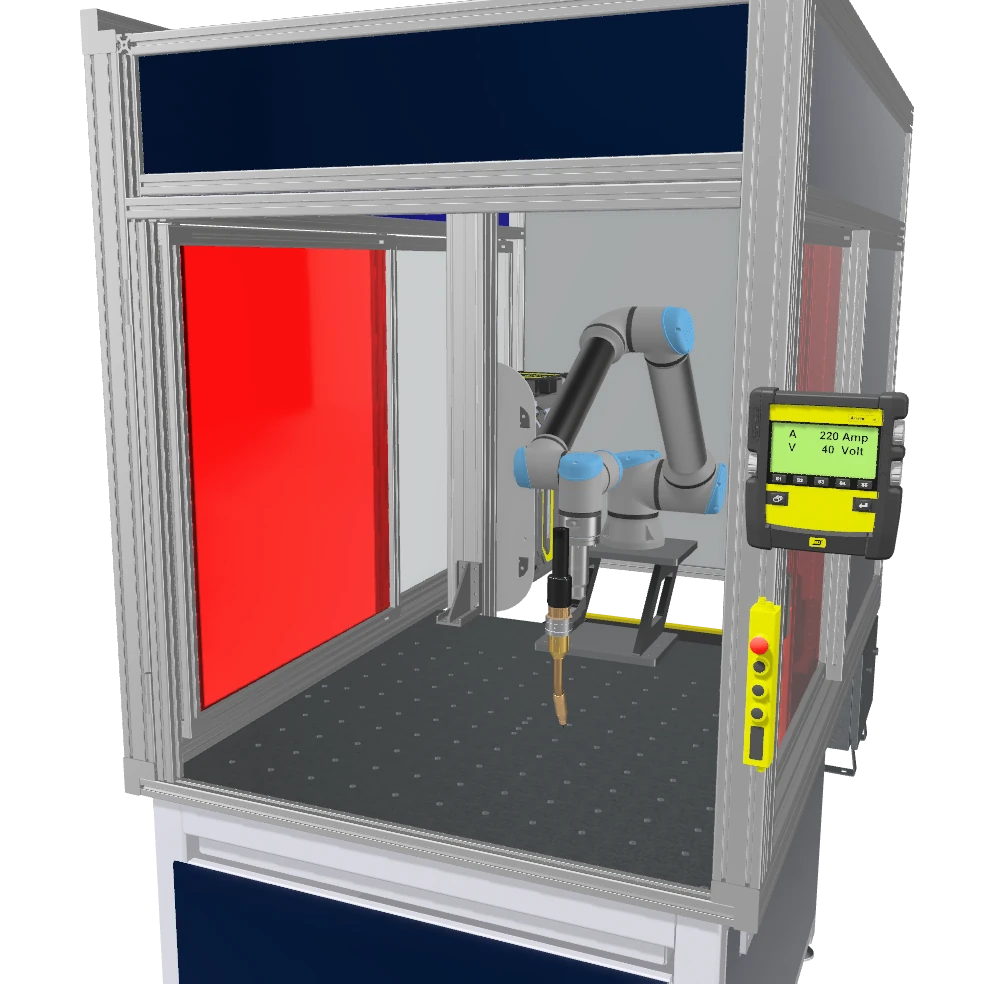

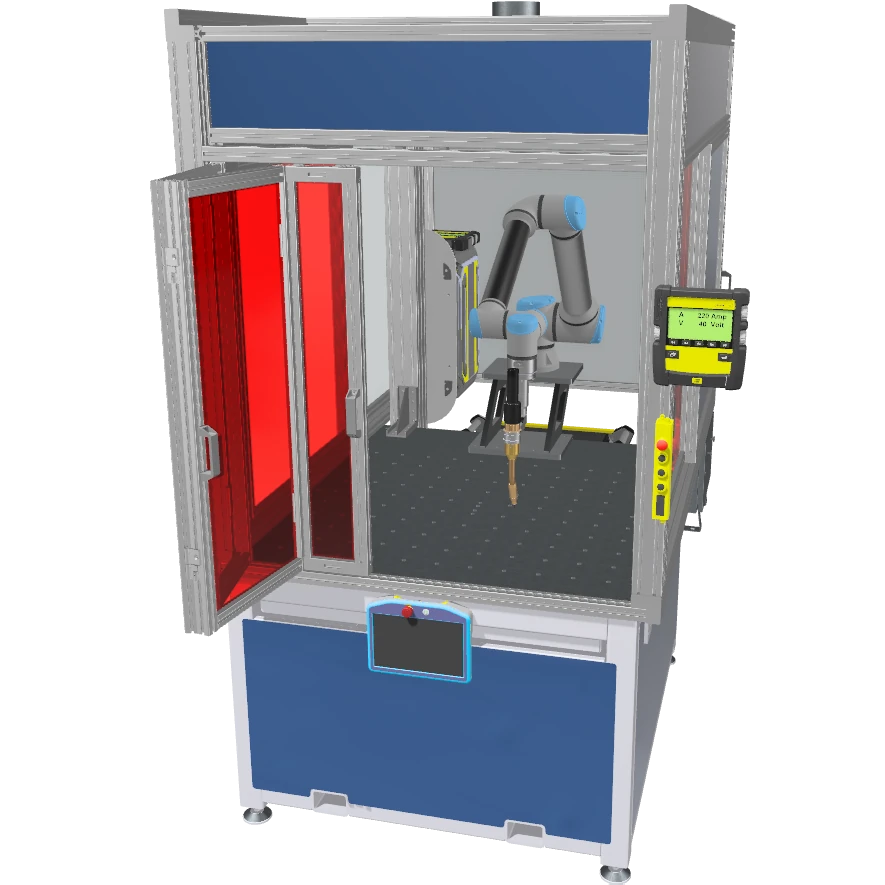

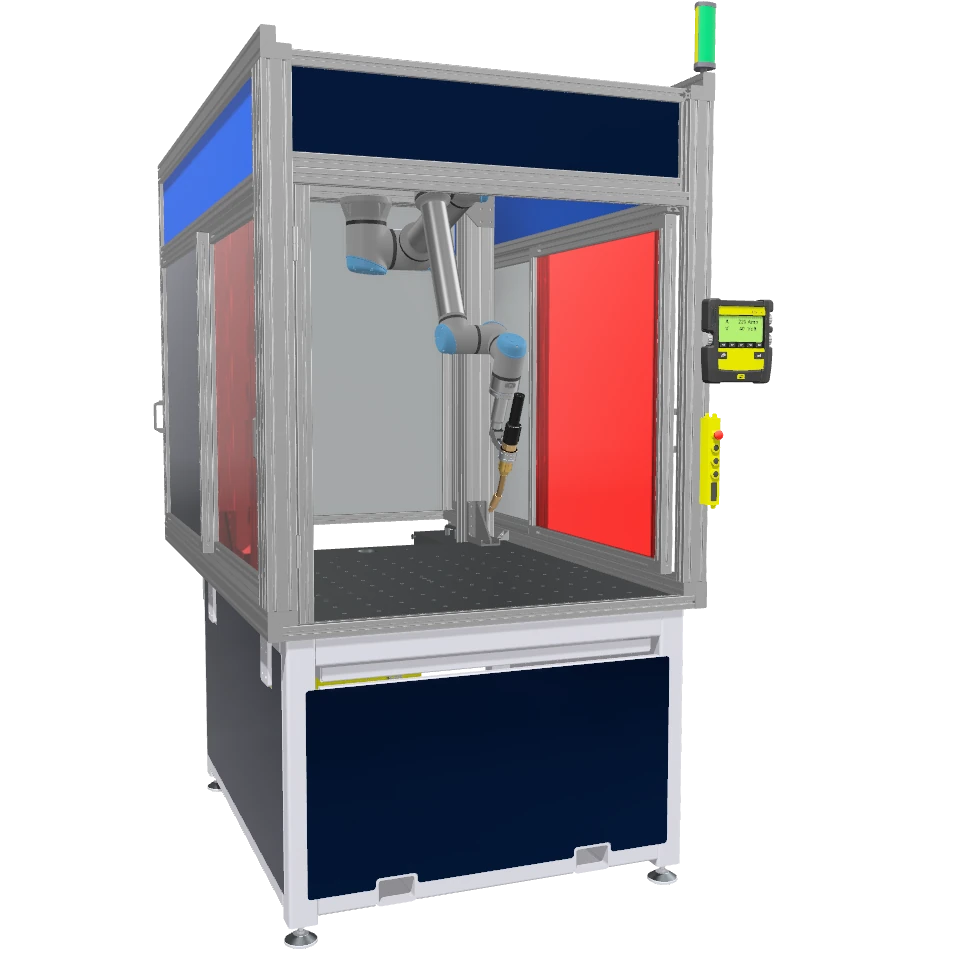

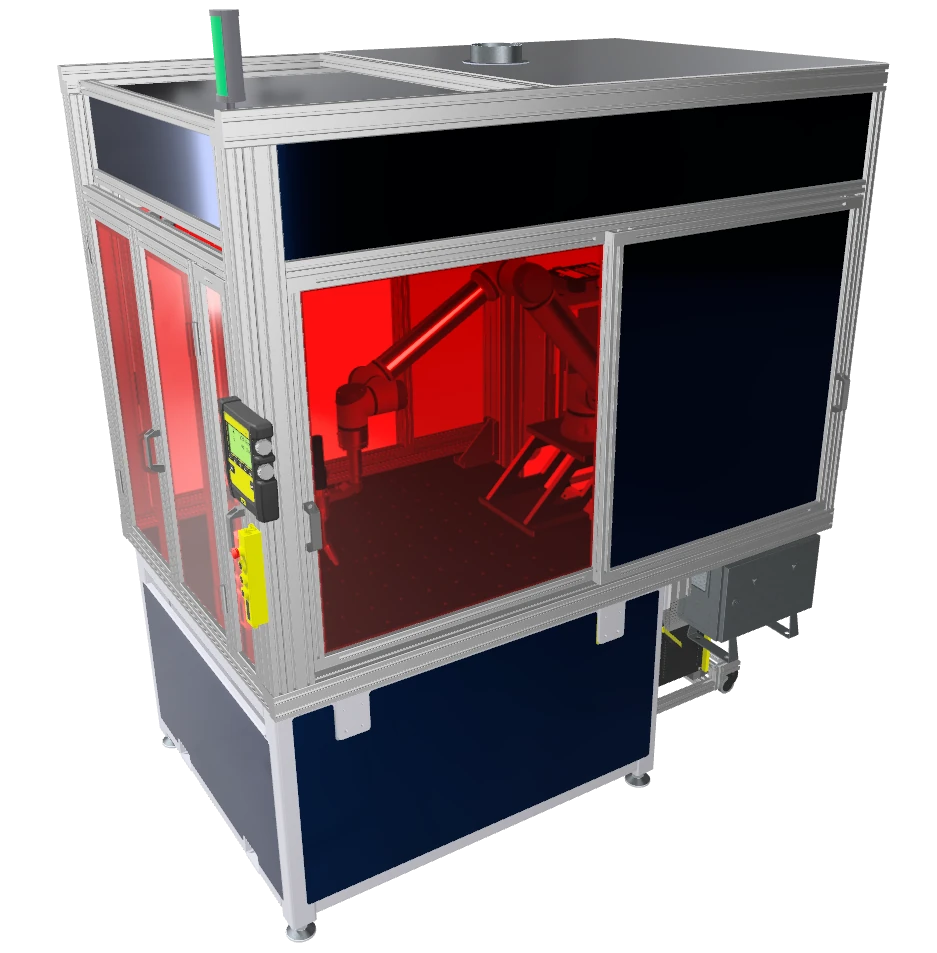

Schweißzellen mit Cobots

Kollaborative Schweißzelle:
Eine kompakte und sichere Lösung für die Automatisierung von Schweißprozessen. Die Schweißzelle mit integriertem Cobot, der in einem geschützten Arbeitsbereich agiert.

Erhöhte Produktivität:
Cobots können kontinuierlich arbeiten, ohne Pausen zu benötigen. Sie können auch über Nacht oder am Wochenende laufen, was zu einer Steigerung der Gesamtproduktionskapazität führt.

Einfacher Aufbau:
Die Schweißzelle ist besonders einfach und schnell zu installieren und eignet sich hervorragend für Unternehmen die Ihre Schweißprozesse automatisieren wollen.

automatisiertes Schweißen

Hohe Wiederholgenauigkeit & konstante Qualität:
Cobots sorgen für reproduzierbare Schweißnähte in gleichbleibend hoher Qualität – unabhängig von Schichtdauer oder Mitarbeiterfluktuation.

Flexibilität bei Kleinserien & Prototypen:
Cobots lassen sich schnell und einfach umprogrammieren – ideal für Unternehmen mit wechselnden Bauteilen oder Klein- aber auch Großserien

Reduzierte Produktionskosten:
Automatisiertes Schweißen senkt Stückkosten durch schnellere Taktzeiten, weniger Nacharbeit und geringeren Ausschuss.

Spezifikationen

Automatisiertes Schweißen von kleinen Losgrößen bis zu Serien
Außenmaße der Zelle

1400x2385x2150 mm

Arbeitsraum - Größe der Schweißteile

900x800 mm

Gewicht der Zelle

ca. 1000 Kg

Schweißtisch

Diagonalraster 16 mm, 22 mm oder 28 mm

eingesetzer Roboter

UR12e - Reichweite 1750 mm

Beladung

vorne, seitlich (links und rechts) und oben über Kran

Teilegewicht - Zuladung

ca. 500 kg

SPS Steuerung

SPS und HMI optional erweiterbar

Schweißverfahren

MIG/MAG

Anzahl unterschiedlicher Schweißprogramme

200

Austattung

1
2
3
4
5
6
7
8
9
10
1
Schweißsequipment

ESAB Schweißsteuerung

2
Leichtbauroboter

UR12e

3
Schweißtisch

in der Größe D16, D22, D28 - frei wählbar

4
Frontüre

zur Beladung von vorne

5
Seitenschiebetüren

zur Beladung von links oder rechts

6
Dachschiebetüre

zur Beladung von oben über Kran

7
Absaugöffnung

zum Anschlißen von Absauganlagen

8
UR Teach Pendant

zum Teachen des Roboters

9
ESAB Teach Pendant

Zum Paremetrieren der Schweißparamenter

10
Schweißbrenner

ESAB

Ihre Vorteile - FAQ

Entdecken Sie die zahlreichen Vorteile unserer innovativen Schweißzelle mit Cobot-Technologie. Profitieren Sie von höchster Effizienz, Flexibilität und Sicherheit – überzeugen Sie sich selbst von den herausragenden Eigenschaften, die unsere Lösung für Ihre Produktion bietet.

  • Schutzeinhausung: Durch die spezielle Schutzeinhausung werden alle möglichen Risiken elimiert, sei es Hitze oder extreme Lichteinwirkung durch den Schweißbrenner.
  • Not-Aus-Mechanismen: Alle beweglichen Türen werden durch Sicherheitsschalter überwacht. Ebenfalls befindet sich ein Not-Halt an der Anlagenvorderseite.

  • Modularität: Durch das speziell entwickelte Design der Zelle können diese jederzeit nebeneinander erweitert werden. So können auch größere Teile geschweißt und bearbeitet werden.
  • Vielseitigkeit des Cobots: Der Roboter beherrscht alle gängigen Schweißarten, wie z.B. MIG oder MAG Schweißen.

  • Programmierbarkeit der Schweißprogramme: Die Schweißprogramme können entweder durch ein Handführung/Teach-In Methode oder durch einspielen von CAD Daten einfach eingelernt werden.
  • Bedieneroberfläche: Mithilfe des Touch-Screen Display für die Roboter- und die Schweißsteuerung ist die Anlage einfach und benutzerfreundlich bedienbar.

  • Qualitätskontrolle: Das Schweißequipment von unserem Partner ESAB garantiert eine gleichbleibende Schweißqualität durch verschiedenste Überwachungssysteme.
  • Reproduzierbarkeit: Der Cobot besticht durch seine extrem hohe Wiederholgenauigkeit von +/- 0,05 mm

  • Vereinbarkeit mit bestehenden Systemen: Mithilfe der integrierten Steuerungs-SPS von Siemens können problemlos alle Maschinen der Produktionslinie verknüpft werden. (Premiumvariante)
  • Automatische Materialzufuhr: Bestehende oder neu entwickelte Materialzufuhrsystem sind problemlos mit der Anlage koppelbar. (Premiumvariante)

  • Wartungsaufwand: Die Schweißzelle ist im Prinzip Wartungsfrei. Die Funktions- und Sichtprüfung muss jedoch vom Anlagenbetreiber regelmäßig durchgeführt werden.
  • Technischer Support und Schulung:: Durch unser gut geschultes Fachpersonal können wir Sie immer schnellstmöglich unterstützen.

    • Haben Sie Fragen? Gerne können Sie uns kontaktieren.

    Kontakt

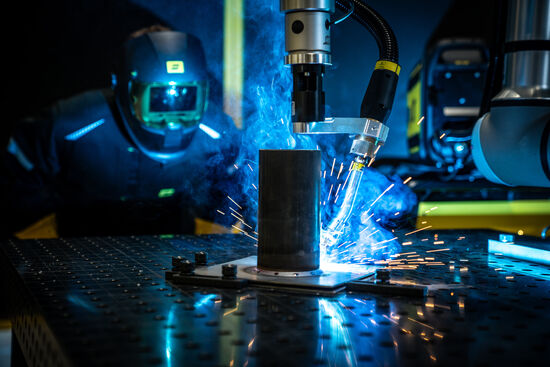

    Cobot Pack: Cobot-Schweißen leicht gemacht

    STL bietet eine breite Palette an Schweißgeräten der Firma ESAB an, die perfekt auf die Anforderungen schwerer Industrieanwendungen zugeschnitten sind. Kombinieren Sie die Hochleistungs-Schweißausrüstung für Hochstromanwendungen mit dem Fachwissen der ESAB-Anwendungsingenieure. Profitieren Sie von den Vorteilen von STL, wir bieten Ihnen alles aus einer Hand - Ausrüstung, Schweißzusätze, Produktivitätssoftware sowie branchenführendes Fachwissen und langjährige Erfahrung als Partner von ESAB.

    Online Shop

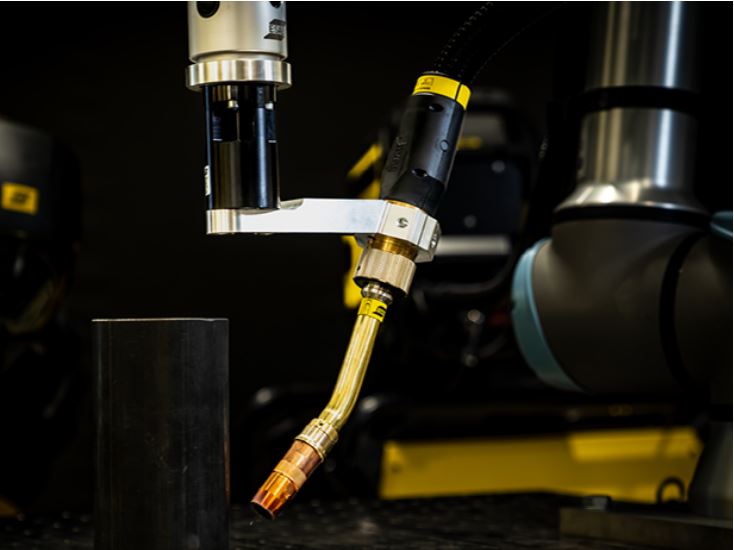

    Teach Tool UR-Paket: Vollständige Prozessintegration

    Eine sofort einsatzbereite Lösung, die speziell für die Integration mit Cobots von Universal-Robotern entwickelt wurde. Das Herzstück des Pakets ist das ESAB Cobot Teach Tool, das über eine benutzerfreundliche Programmstruktur ohne Code verfügt und die mühelose Integration von Webmustern, versetzten Elementen, Steppschweißungen oder Mehrlagenschweißungen ermöglicht.

    Dieses Paket eignet sich perfekt für die Automatisierung eines bestehenden manuellen Schweißprozesses für Teile mit hohem Mix und geringem Volumen und ermöglicht es Ihnen, das volle Potenzial des Cobot-Schweißens auszuschöpfen, um die bestmöglichen Ergebnisse zu erzielen.

    Online Shop
